產品/裝備名稱:沼氣循環厭氧膜生物反應器
產品/裝備簡介
本項目主體為沼氣循環厭氧膜生物反應器（Methane Cycle Anaerobic Membrane Bio-reactor，MCAnMBR），它是一種處理高負荷，能源消耗低，投資低，能夠回收能源，產生剩余污泥較少的新型處理工藝。它將膜技術與厭氧工藝相結合，利用膜的高效截留能力使厭氧反應器保留大量的生物量，從而提高反應器的處理效能，而高M(jìn)LSS下往往存在著泥水混合不充分和膜污染嚴重等問題，為了解決這些問題，我司研發了一套沼氣循環厭氧膜生物反應器（methane cycle anaerobic membrane bioreactor，MCAnMBR），利用沼氣循環裝置將厭氧消化產生的沼氣循環至分置式AnMBR的底部，通過氣流在膜分離器中形成的沖刷作用和錯流速度減緩膜污染，其次，沼氣在厭氧反應器中產生的升流作用大大加強了混合和傳質效能。
產品/裝備特點與主要技術指標: 沼氣循環厭氧膜生物反應器（Methane Cycle Anaerobic Membrane Bio-reactor，MCAnMBR）的特點是結合了傳統厭氧生物處理工藝和膜分離技術，具有許多其他單獨的生物處理技術無法比擬的優勢。比如：
1、采用完全混合厭氧反應器+分置式中空纖維微濾膜組件的組合形式，微濾膜組件采用負壓出水；
2、厭氧反應器采用沼氣攪拌進行完全混合，曝氣產生的大氣泡將厭氧過程產生的微細氣泡驅趕、聚并，使其非常容易與泥水進行分離，從而降低了厭氧反應器對氣液固三相分離的要求。
3、一般的厭氧反應裝置為了維持系統內高的活性微生物量，通常希望污泥具有良好的凝聚沉降性能，故其發展方向是污泥顆粒化。但本實用新型是采用混合液回流和沼氣攪拌使污泥充分分散，這樣可以加快傳質過程，有利于反應時間的縮短或負荷的提高。
4、分置式膜組件中同樣采用了沼氣曝氣，以形成較高的錯流速度，減緩膜污染的產生，有利于延長膜的使用周期。
5、厭氧反應器的啟動往往是較為困難的。為了保證系統能夠快速啟動，在沼氣循環管路上增設了補氣閥門，便于在啟動初期未產氣階段向系統內補充循環氣體，確保啟動的順利進行。
厭氧和膜工藝結合是近年來廢水處理工藝發展的新趨勢。因?yàn)楣桃悍蛛x是高效厭氧生物反應器賴以存在的基礎，而采用膜生物處理工藝可顯著改善系統的固液分離效果。這種組合形式最大限度的發揮了兩種工藝的優勢。將厭氧工藝與膜技術結合是一種理想方法——厭氧工藝可產生能量在一定程度上能滿足處理工藝對溫度的需求，產生的污泥量少；膜分離技術能夠使厭氧反應中世代時間較長的甲烷菌存活下來，從而能有效降解有機廢水中的污染物、提高處理效率。如何有效保持反應器中性能優良的厭氧活性污泥，使污泥與進水基質充分混合接觸，最大限度的利用微生物的處理能力，是發展厭氧反應器的方向。
本項目是在好氧膜生物反應器基礎上發展起來的厭氧膜生物反應器，采用膜過濾工藝可顯著改善系統的固液分離效果，不需要采用三相分離裝置，同時利用厭氧產氣進行氣循環攪拌可以增加厭氧污泥與污水的混合效果，從而節約投資、節省占地面積、提高出水處理效果，有效填補單個工藝在使用中的不足之處。
我司研發的沼氣循環厭氧膜生物反應器（methane cycle anaerobic membrane bioreactor，MCAnMBR）主要包括膜分離器，厭氧反應器和沼氣風機，沼氣風機通過氣管與厭氧反應器和膜分離器相接通進行循環攪拌；在膜分離器內設有中空纖維膜，進行泥水氣三相分離。實驗裝置中厭氧反應器和膜分離器的主體材料為Q235鋼板，厚度為6mm，厭氧反應器尺寸為Φ700×2700mm，膜分離器尺寸為600×600×1200mm，整個反應器有效容積為1000L，試驗在常溫下進行，無保溫措施。膜組件采用2簾天津膜天膜的FP-T0008型中空纖維簾式膜組件，材質為聚偏氟乙烯（PVDF），膜面積為1m2/簾。
其運行流程為：進水桶中的廢水經過進水泵的抽吸作用與膜分離器的泥水混合液一同打入?yún)捬醴磻?yīng)器的底部，并通過厭氧反應器底部安裝的布水管路均勻布水，當厭氧反應器的液位高于1.8m時，泥水混合液就通過回流管進入膜分離器的頂部，膜分離器中安裝有中空纖維簾式膜組件，其通過膜出水泵的負壓間歇出水方式，使泥水分離，出水最終進入出水桶中，實現連續進出水的運行方式。此反應器的關鍵設計之處是采用沼氣風機內循環裝置，在厭氧反應器和膜分離器的底部都裝有布?xì)夤苈罚託怙L(fēng)機將反應器產生的沼氣抽吸出然后分成兩條氣路，一條進入?yún)捬醴磻?yīng)器使得泥水徹底混合，另一條則進入膜分離器，利用氣流產生的剪切作用獲得更高的錯流速度以此減緩膜污染。
沼氣循環厭氧膜生物反應器采用完全混合密閉反應器形式，采用混合液回流+沼氣循環作為泥水混合的動力，確保厭氧反應器內泥水充分混合接觸。沼氣曝氣產生的大氣泡促使厭氧微生物產生的沼氣氣泡被驅趕、聚并，便于與泥水分離；泥水混合液自流進入微濾膜組件中，膜組件內采用沼氣循環曝氣以形成較高的錯流速度，減緩膜污染的產生，促進泥水分離。膜組件采用負壓出水方式，膜組件內的混合液用提升泵提升回流至厭氧反應器中。厭氧反應器及膜組件均為密閉反應器，可以很好地保持厭氧環境；膜的良好固液分離性能為維持厭氧反應器內高的污泥濃度創造了條件；混合液回流+沼氣曝氣形成的紊流條件，一方面保證了泥水的良好的混合，另一方面又對污泥進行剪切，使其細分散，增大了污泥的比表面積，加快了傳質速率，為提高負荷、縮短停留時間奠定了基礎。

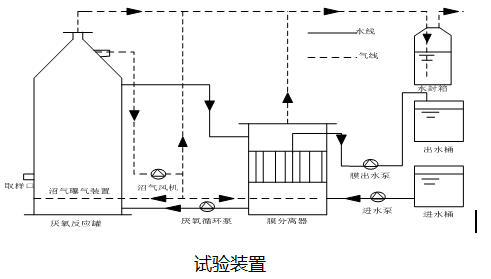

如圖所示，原水進入膜分離器內與處理的廢水混合，混合液一起進入?yún)捬醴磻?yīng)器內，厭氧反應器內完全密封，保持嚴格的厭氧環境，沼氣風機將反應系統產生的沼氣加壓后分為兩個循環回路，分別進入?yún)捬醴磻?yīng)器和膜分離器中進行沼氣攪拌。厭氧反應器內由于沼氣攪拌的作用，使厭氧污泥與廢水充分混合，厭氧微生物在適宜的環境條件下對原水中的底物進行降解，產生的二氧化碳、氫、甲烷、硫化氫等形成微細氣泡，在紊流作用下相互碰撞、聚并成大氣泡，有利于與泥水的分離，分離的氣態組分進入反應器頂端北收集成為沼氣攪拌的氣源，多余的沼氣經水封后外排。分離氣體后的泥水混合液自流進入膜分離器內，膜分離器內設置有中空纖維膜組件，在泵的抽吸作用下，混合液中的水經中空纖維膜過濾后成為最終處理出水。膜分離器中同樣采用沼氣攪拌，主要目的是在膜組件表面形成較高的錯流速度，阻礙污泥附著層的形成，從而減緩膜污染的產生，循環的沼氣同樣被收集作為沼氣循環的氣源。膜分離器中的混合液返回厭氧反應器中，以維持厭氧反應器內較高的污泥濃度。由于采用了厭氧反應器與膜組件有機結合的方式，本裝置處理高鹽廢水中有機物的能力較為突出。
本項目符合的國家相關標準如下：
1、 膜分離法污水處理工程技術規范 HJ-579-2010
2、 膜生物法污水處理工程技術規范 HJ 2010-2011
3、 升流式厭氧污泥床反應器污水處理工程技術規范 HJ 2013-2012
4、 水污染治理工程技術導則 HJ 2015-2012
5、 完全混合式厭氧反應池廢水處理工程技術規范 HJ 2024-2012
6、 厭氧顆粒污泥膨脹床反應器廢水處理工程技術規范 HJ 2023-2012
產品/裝備水平評價:高鹽度有機廢水是指含有機物和至少3.5%(質量分?jǐn)?shù))的總?cè)芙庑怨腆w物(TDS)的廢水。目前我國高鹽廢水產生量占廢水總量的5%，且每年仍以2%的速率增長。這些高鹽、高有機廢水，若不進行有效地處理，將給環境帶來嚴重的污染。因此，探索一種經濟有效的高鹽度有機廢水處理技術已成為當前廢水處理領域的研究熱點之一。
本裝置主要關鍵技術和控制難點：
（1）厭氧反應器的快速啟動技術
由于整個系統均為密閉系統，而混合措施又采用沼氣攪拌為主的措施，因此，在反應器啟動階段由于沒有沼氣產生而導致攪拌內有氣源。通過在沼氣管路上設置補氣閥門間歇向系統內補氣以維持泥水混合。補氣的氣源、補氣方式及時間長短均可能對厭氧反應器產生影響。
（2）厭氧反應器內污泥細分散的混合攪拌技術
采用沼氣攪拌+水力循環以期實現泥水完全混合，使污泥更為分散以提高傳質效率，進而提高整個反應器的負荷。因此反應器內的混合效果及控制技術也是需要解決的關鍵技術。
（3）厭氧反應器的膜污染控制與清洗
由于厭氧反應器保持了極高的污泥濃度，而高的污泥濃度是造成膜組件污染的最主要因素，如何通過控制運行條件來有效的控制膜污染并通過有效的清洗方法與周期來恢復膜通量這是要解決的關鍵技術之一。
我司研發的沼氣循環厭氧膜生物反應器（methane cycle anaerobic membrane bioreactor，MCAnMBR），MCAnMBR不僅具有傳統AnMBR的優點，而且具有容積負荷高、有機物去除能力強、出水水質好和剩余污泥產量低等特點，由于MBR工藝具有生物量大的特點，因此有更強的鹽耐受力，其獨具有的沼氣循環裝置大大增強了高M(jìn)LSS下反應器的混合和傳質效能，并能有效地緩解膜污染，解決了高鹽水處理領域的一些技術難點，在相關行業應用廣泛，市場前景廣闊。
目前國內污水處理領域中開展的厭氧膜生物反應器研究主要有三種形式：
一是UASB、EGSB+膜組件的一體式厭氧膜生物反應器，沿用了UASB、EGSB的污泥顆粒化技術，利用顆粒污泥提高固液分離效率、維持反應器內高濃度的生物量，增加固液氣三相分離的有效性，而膜組件出水為進一步提高固液分離效率、維持高濃度厭氧污泥創造了條件。但是，由于顆粒污泥或污泥床中污泥的團聚性能較好，這對傳質過程帶來了不利影響，可能使得污水處理需要較長的停留時間、反應速率較低。
二是采用沼氣攪拌的一體式厭氧膜生物反應器，這一類反應器采用沼氣進行攪拌的完全混合厭氧反應器形式，將膜組件設置在厭氧反應器中，雖然擁有良好的混合接觸條件，污泥分散程度得以提高，但由于膜組件設置在厭氧反應器內，使其清洗變得困難或使得清洗時破壞了厭氧反應器的厭氧條件。
三是借用現有分置式好氧膜生物反應器的形式，采用厭氧反應器+正壓膜組件出水的形式，厭氧反應器的結構形式仍以UASB、EGSB、AF等為主。
我司發明的沼氣循環厭氧膜生物反應器將膜分離技術和厭氧生物處理技術相結合，具有許多其他單獨的生物處理技術無法比擬的優勢。（1）出水水質優良且穩定，能夠高效的進行固液分離，對SS和濁度的去除率幾乎100%，且不受污泥膨脹等因素的影響，能夠大幅度削減有機物，從而使處理出水成為低有機物、高氨氮廢水。（2）實現了HRT和SRT的完全分離，使運行控制更加的靈活穩定。（3）采用沼氣攪拌與混合液回流相結合，在厭氧反應器內形成良好的混合條件和較高的紊流程度，使污泥充分分散，有利于傳質速率的提高，從而可以加快處理進程；（4）由于沼氣曝氣形成的紊動可使厭氧所產生氣體相互聚并，可提高厭氧反應器中泥水與氣的分離效率，而膜組件又可對泥水進行良好的分離，這就使系統的三相分離問題得到解決。
專利授予及獲獎
厭氧膜生物反應器 專利號：ZL201320754428.6
蘇州環境保護科學技術獎、二等獎、蘇州市環保產業協會、2023年度
應用領域
1、 針對有機廢水的處理負荷達到10kgCOD/m3.d以上， COD去除效率達到95%以上；對易生物降解高濃度有機廢水，出水COD濃度控制在500mg/L以下。
2、對高鹽高濃度廢水具有可行性，當氯離子濃度達到12g/L時，COD去除效率能夠達到83%左右；對硫酸根的去除效率達到了75%以上，對COD的去除效率達到99%，并很好地解決了硫酸根對厭氧菌的抑制毒害作用。
3、通過沼氣攪拌+水力循環使混合液達到非常好的混合效果和氣水分離效果。
4、通過對水流速度，污泥濃度，工作壓力，膜清洗曝氣量，水力清洗，化學清洗周期以及用量的控制使膜組件在最優的出水效果下更加長久穩定的運行。
5、通過調整運行控制條件并接種大量的厭氧消化污泥，來縮短反應器的啟動時間。
6、利用沼氣循環厭氧膜生物反應器處理高鹽廢水尚未見報道，此裝置的發明研究為高鹽廢水的處理和沼氣循環厭氧膜生物反應器的應用提供了一定的發展基礎。
應用業績
嘉興創新環保科技有限公司廢液、廢氣綜合處理工程 2018年投產
蘇州君蘭環保工程-蘇州眾和公司厭氧MBR膜系統項目 2015年投產
連云港先達化工有限公司建設工程設計及技術服務項目 2017年投產
蘇州思上環保科技有限公司-中科榮信（蘇州）生物科技有限公司污水處理工程 2018年投產
杭州鴻光浪花豆業食品有限公司-污水處理厭氧系統二期工程 2020年投產
沭陽正中新材料有限公司-污水站擴建及現有設施檢修工程 2022年投產
